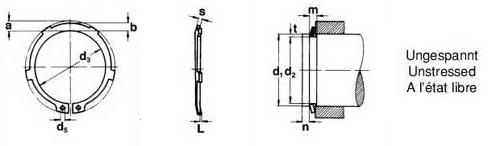

Inverted retaining ring (bowed) for shafts

 Grupo : 520


    RING DIMENSIONS GROOVE DIMENSIONS SUPPLEMENTARY DATA
Código Reno para
encomenda		 Dimension
nominal d1		 s d3 Tol. a
aprox.		 b
min.		 d5 d2 Tol. m
min.		 n FN
 (kN)  		 FR
 (kN)		 g FRg
(kN)		 FLmax.
(kN)
 		 L
min.		 u C
(kN/mm)
00.520.016 16 0,60 14,7 +0,10 -0,36 3,5 2,3 1,7 15,2 -0,11 0,70 1,2 3,26 2,20 1,0 0,70 0,13 0,35 0,05 0,43 00
00.520.017 17 0,60 15,7 +0,10 -0,36 3,6 2,4 1,7 16,2 -0,11 0,70 1,2 3,46 2,10 1,0 0,65 0,12 0,35 0,05 0,38
00.520.018 18 0,80 16,5 +0,10 -0,36 3,7 2,5 1,7 17,0 -0,11 0,90 1,5 4,58 5,04 1,5 1,12 0,25 0,35 0,05 0,82
00.520.019 19 0,80 17,5 +0,10 -0,36 3,7 2,6 2,0 18,0 -0,11 0,90 1,5 4,85 5,04 1,5 1,13 0,24 0,35 0,05 0,81
00.520.020 20 1,20 18,5 +0,13 -0,42 3,8 2,6 2,0 19,0 -0,15 1,30 1,5 5,06 17,10 1,5 3,85 0,77 0,35 0,05 2,58
00.520.022 22 1,20 20,5 +0,13 -0,42 4,0 2,8 2,0 21,0 -0,15 1,30 1,5 5,65 16,90 1,5 3,80 0,68 0,35 0,05 2,27
00.520.023 23 1,20 21,5 +0,13 -0,42 4,1 2,9 2,0 22,0 -0,15 1,30 1,5 5,90 16,60 1,5 3,80 0,65 0,35 0,05 2,17
00.520.024 24 1,20 22,2 +0,21 -0,42 4,2 3,0 2,0 22,9 -0,21 1,30 1,6 6,75 16,10 1,5 3,65 0,70 0,40 0,05 1,99
00.520.025 25 1,20 23,2 +0,21 -0,42 4,3 3,0 2,0 23,9 -0,21 1,30 1,6 7,05 16,20 1,5 3,70 0,66 0,40 0,05 1,89
00.520.026 26 1,20 24,2 +0,21 -0,42 4,4 3,1 2,0 24,9 -0,21 1,30 1,6 7,34 16,10 1,5 3,70 0,62 0,40 0,05 1,78
00.520.028 28 1,50 25,9 +0,21 -0,42 4,5 3,3 2,0 26,6 -0,21 1,60 2,1 10,00 32,10 1,5 7,50 0,99 0,40 0,10 3,28
00.520.029 29 1,50 26,9 +0,21 -0,42 4,7 3,4 2,0 27,6 -0,21 1,60 2,1 10,37 31,80 1,5 7,45 0,91 0,40 0,10 3,03
00.520.030 30 1,50 27,9 +0,21 -0,42 4,7 3,4 2,0 28,6 -0,21 1,60 2,1 10,70 32,10 1,5 7,65 0,90 0,40 0,10 2,97
00.520.032 32 1,50 29,6 +0,21 -0,42 5,0 3,6 2,5 30,3 -0,25 1,60 2,5 13,85 31,20 2,0 5,55 0,90 0,45 0,10 2,57
00.520.034 34 1,50 31,5 +0,21 -0,42 5,1 3,8 2,5 32,3 -0,25 1,60 2,5 14,72 31,30 2,0 5,60 0,86 0,45 0,10 2,45
00.520.035 35 1,50 32,2 +0,25 -0,50 5,2 3,8 2,5 33,0 -0,25 1,60 3,0 17,80 30,80 2,0 5,50 0,93 0,50 0,10 2,32
00.520.037 37 1,50 34,2 +0,25 -0,50 5,4 4,0 2,5 35,0 -0,25 1,60 3,0 18,80 30,00 2,0 5,40 0,83 0,50 0,10 2,08
00.520.038 38 1,75 35,2 +0,25 -0,50 5,5 4,1 2,5 36,0 -0,25 1,85 3,0 19,30 49,50 2,0 9,10 1,30 0,50 0,10 3,26
00.520.040 40 1,75 36,5 +0,39 -0,90 7,2 4,2 2,5 37,5 -0,25 1,85 3,8 25,30 51,00 2,0 9,50 1,00 0,60 0,10 1,98
00.520.042 42 1,75 38,5 +0,39 -0,90 7,2 4,5 2,5 39,5 -0,25 1,85 3,8 26,70 50,00 2,0 9,45 0,95 0,60 0,10 1,91
00.520.045 45 1,75 41,5 +0,39 -0,90 7,2 4,6 2,5 42,5 -0,25 1,85 3,8 28,60 49,00 2,0 9,35 0,92 0,60 0,10 1,86
00.520.047 47 1,75 43,5 +0,39 -0,90 7,2 4,8 2,5 44,5 -0,25 1,85 3,8 30,00 49,50 2,0 9,50 0,92 0,60 0,10 1,85
00.520.048 48 1,75 44,5 +0,39 -0,90 7,2 4,9 2,5 45,5 -0,25 1,85 3,8 30,70 49,40 2,0 9,50 0,92 0,60 0,10 1,84
00.520.050 50 2,00 45,8 +0,39 -0,90 8,2 5,0 2,5 47,0 -0,25 2,15 4,5 38,00 73,30 2,0 14,40 1,33 0,80 0,15 2,05
00.520.055 55 2,00 50,8 +0,46 -1,10 8,2 5,4 2,5 52,0 -0,30 2,15 4,5 42,00 71,40 2,5 11,40 1,32 0,80 0,15 2,04
00.520.057 57 2,00 52,8 +0,46 -1,10 8,2 5,6 2,5 54,0 -0,30 2,15 4,5 43,70 70,90 2,5 11,40 1,30 0,80 0,15 2,01
00.520.058 58 2,00 53,8 +0,46 -1,10 8,2 5,7 2,5 55,0 -0,30 2,15 4,5 44,30 71,10 2,5 11,50 1,30 0,80 0,15 2,02
00.520.060 60 2,00 55,8 +0,46 -1,10 8,2 5,8 2,5 57,0 -0,30 2,15 4,5 46,00 69,30 2,5 11,30 1,28 0,80 0,15 1,97
00.520.062 62 2,00 57,8 +0,46 -1,10 8,2 5,9 2,5 59,0 -0,30 2,15 4,5 47,50 69,30 2,5 11,40 1,28 0,80 0,15 1,97
00.520.065 65 2,50 60,8 +0,46 -1,10 10,2 6,2 3,0 62,0 -0,30 2,65 4,5 49,90 135,60 2,5 22,70 1,96 1,00 0,20 2,45
00.520.067 67 2,50 62,5 +0,46 -1,10 10,2 6,4 3,0 64,0 -0,30 2,65 4,5 51,30 136,10 2,5 23,00 1,96 1,00 0,20 2,45
00.520.068 68 2,50 63,5 +0,46 -1,10 10,2 6,5 3,0 65,0 -0,30 2,65 4,5 52,20 135,90 2,5 23,10 1,95 1,00 0,20 2,44
00.520.070 70 2,50 65,5 +0,46 -1,10 10,2 6,6 3,0 67,0 -0,30 2,65 4,5 53,80 134,20 2,5 23,00 1,93 1,00 0,20 2,41
00.520.075 75 2,50 70,5 +0,46 -1,10 10,2 7,0 3,0 72,0 -0,30 2,65 4,5 57,60 130,00 2,5 22,80 1,88 1,00 0,20 2,34
00.520.080 80 2,50 74,5 +0,46 -1,10 10,2 7,4 3,0 76,5 -0,30 2,65 5,3 71,60 128,40 3,0 19,50 1,89 1,00 0,20 2,36
00.520.085 85 3,00 79,5 +0,46 -1,10 10,2 7,8 3,5 81,5 -0,54 3,15 5,3 76,20 215,40 3,0 33,40 3,24 1,00 0,20 4,05
00.520.090 90 3,00 84,5 +0,54 -1,30 10,2 8,2 3,5 86,5 -0,54 3,15 5,3 80,80 217,20 3,0 34,40 3,21 1,00 0,20 4,01
00.520.095 95 3,00 89,5 +0,54 -1,30 10,2 8,6 3,5 91,5 -0,54 3,15 5,3 85,50 212,20 3,5 29,30 3,21 1,00 0,20 4,00
00.520.100 100 3,00 94,5 +0,54 -1,30 10,2 9,0 3,5 96,5 -0,54 3,15 5,3 90,00 206,40 3,5 29,00 3,18 1,00 0,20 3,97
