ANÉIS DE RETENÇÃO PARA EIXOS Grupo: 516

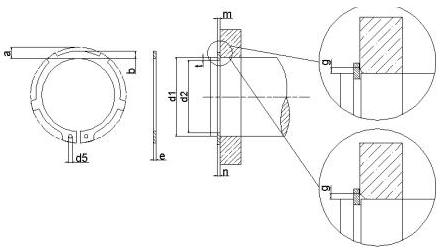

d3 é o diâmetro do anel não tensionado.

ANEL
RANHURA
DADOS COMPLEMENTARES
Código Reno para encomenda
d1
e
d3
Tol.
a
max.
b
d5
min.
Peso
Kg/1000
d2
Tol.
m
min.
t
n
PN
(Kgf)
PR
(Kgf)
g
máx.
PRg
(Kgf)
FN
(mm2)
K
(Kgf mm)
nº
Dentes
n. adm.
(RPM)
516.016
16
1,00
14,7
+0,10 -0,36
3,5
2,3
1,7
0,82
15,2
-0,11
1,10
0,40
1,2
326
910
1,0
285
19,6
2100
6
45400
516.017
17
1,00
15,7
+0,10 -0,36
3,6
2,4
1,7
0,93
16,2
-0,11
1,10
0,40
1,2
346
960
1,0
300
20,8
2160
6
40900
516.018
18
1,20
16,5
+0,10 -0,36
3,7
2,5
2,0
1,24
17,0
-0,11
1,30
0,50
1,5
458
1700
1,5
375
27,5
3710
6
37800
516.019
19
1,20
17,5
+0,10 -0,36
3,7
2,6
2,0
1,35
18,0
-0,11
1,30
0,50
1,5
485
1700
1,5
380
29,0
3640
6
33400
516.020
20
1,20
18,5
+ 0,13 -0,42
3,7
2,6
2,0
1,45
19,0
-0,13
1,30
0,50
1,5
506
1710
1,5
385
30,6
3630
6
30400
516.022
22
1,20
20,5
+ 0,13 -0,42
3,8
2,8
2,0
1,77
21,0
-0,13
1,30
0,50
1,5
565
1690
1,5
380
33,8
3540
6
25700
516.023
23
1,20
21,5
+ 0,13 -0,42
4,0
2,9
2,0
1,84
22,0
-0,21
1,30
0,50
1,5
590
1660
1,5
380
35,4
3470
6
23800
516.024
24
1,20
22,2
-0,21 -0,42
4,1
3,0
2,0
1,98
22,9
-0,21
1,30
0,55
1,7
675
1610
1,5
365
40,5
3340
6
26100
516.025
25
1,20
23,2
-0,21 -0,42
4,2
3,0
2,0
2,12
23,9
-0,21
1,30
0,55
1,7
705
1620
1,5
370
42,3
3340
6
24200
516.026
26
1,20
24,2
-0,21 -0,42
4,3
3,1
2,0
2,18
24,9
-0,21
1,30
0,55
1,7
734
1610
1,5
370
44,0
3290
6
22400
516.028
28
1,20
25,9
-0,21 -0,42
4,4
3,3
2,0
3,15
26,6
-0,21
1,60
0,70
2,1
1000
3210
1,5
750
60,0
6500
6
20200
516.029
29
1,50
26,9
-0,21 -0,42
4,5
3,4
2,0
3,35
27,6
-0,21
1,60
0,70
2,1
1037
3180
1,5
745
62,2
6400
6
19000
516.030
30
1,50
27,9
-0,21 -0,42
4,7
3,4
2,0
3,65
28,6
-0,21
1,60
0,70
2,1
1070
3210
1,5
765
64,4
6420
6
17900
516.032
32
1,50
29,6
-0,21 -0,42
4,7
3,6
2,5
4,00
30,3
-0,25
1,60
0,85
2,5
1385
3120
2,0
555
83,1
6180
6
15500
516.034
34
1,50
31,5
-0,21 -0,42
5,0
3,8
2,5
4,15
32,3
-0,25
1,60
0,85
2,5
1472
3130
2,0
560
88,3
6130
6
15500
516.035
35
1,50
32,2
+ 0,25 -0,50
5,1
3,8
2,5
4,38
33,0
-0,25
1,60
1,00
3,0
1780
3080
2,0
555
106,8
6010
6
14800
516.037
37
1,75
34,2
+ 0,25 -0,50
5,2
4,0
2,5
6,30
35,0
-0,25
1,85
1,00
3,0
1880
5000
2,0
915
113,0
9640
6
13400
516.038
38
1,75
35,2
+ 0,25 -0,50
5,4
4,1
2,5
6,50
36,0
-0,25
1,85
1,00
3,0
1930
4950
2,0
910
116,1
9500
6
12900
516.040
40
1,75
36,5
+0,39 -0,90
5,5
4,2
2,5
7,00
37,5
-0,25
1,85
1,25
3,8
2530
5100
2,0
950
152,2
9695
6
13500
516.042
42
1,75
38,5
+0,39 -0,90
7,2
4,5
2,5
7,50
39,5
-0,25
1,85
1,25
3,8
2670
5000
2,0
945
160,0
9370
6
12600
516.045
45
1,75
41,5
+0,39 -0,90
7,2
4,6
2,5
8,50
42,5
-0,25
1,85
1,25
3,8
2860
4900
2,0
935
172,0
9100
6
11000
516.047
47
1,75
43,5
+0,39 -0,90
7,2
4,8
2,5
8,70
44,5
-0,25
1,85
1,25
3,8
3000
4950
2,0
955
180,0
9070
6
10000
516.048
48
1,75
44,5
+0,39 -0,90
7,2
4,9
2,5
8,90
45,5
-0,25
1,85
1,25
3,8
3070
4940
2,0
955
184,0
9000
6
9050
516.050
50
2,00
45,8
+0,39 -0,90
7,2
5,0
2,5
11,55
47,0
-0,25
2,15
1,50
4,5
3800
7330
2,0
1440
228,0
13330
6
10000
516.055
55
2,00
50,8
+0,46 -1,10
8,2
5,4
2,5
12,99
52,0
-0,30
2,15
1,50
4,5
4200
7140
2,5
1140
252,0
13010
6
8460
516.057
57
2,00
52,8
+0,46 -1,10
8,2
5,6
2,5
14,00
54,0
-0,30
2,15
1,50
4,5
4370
7090
2,5
1140
262,0
12880
6
8000
516.058
58
2,00
53,8
+0,46 -1,10
8,2
5,7
2,5
14,30
55,0
-0,30
2,15
1,50
4,5
4430
7110
2,5
1150
266,0
12920
6
7750
516.060
60
2,00
55,8
+0,46 -1,10
8,2
5,8
2,5
14,80
57,0
-0,30
2,15
1,50
4,5
4600
6930
2,5
1130
276,0
12635
8
7200
516.062
62
2,00
57,8
+0,46 -1,10
8,2
5,9
2,5
15,90
59,0
-0,30
2,15
1,50
4,5
4750
6930
2,5
1140
285,0
12620
8
6800
516.065
65
2,50
60,8
+0,46 -1,10
8,2
6,2
3,0
21,70
62,0
-0,30
2,65
1,50
4,5
4980
13560
2,5
2270
299,0
24500
8
6300
516.067
67
2,50
62,5
+0,46 -1,10
10,2
6,4
3,0
22,60
64,0
-0,30
2,65
1,50
4,5
5130
13610
2,5
2300
308,0
24500
8
6800
516.068
68
2,50
63,5
+0,46 -1,10
10,2
6,5
3,0
23,50
65,0
-0,30
2,65
1,50
4,5
5220
13590
2,5
2310
313,0
24400
8
6600
516.070
70
2,50
65,5
+0,46 -1,10
10,2
6,6
3,0
25,10
67,0
-0,30
2,65
1,50
4,5
5380
13420
2,5
2300
323,0
24100
8
6200
516.075
75
2,50
70,5
+0,46 -1,10
10,2
7,0
3,0
28,20
72,0
-0,30
2,65
1,50
4,5
5760
13000
2,5
2280
346,0
23400
8
5500
516.080
80
2,50
74,5
+0,46 -1,10
10,2
7,4
3,0
30,75
76,5
-0,30
2,65
1,75
5,3
7160
12840
3,0
1950
430,0
23630
8
5800
516.085
85
3,00
79,5
+0,46 -1,10
10,2
7,8
3,5
39,50
81,5
-0,35
3,15
1,75
5,3
7620
21540
3,0
3340
457,0
40500
8
5200
516.090
90
3,00
84,5
+0,54 -1,30
10,2
8,2
3,5
47,70
86,5
-0,35
3,15
1,75
5,3
8080
21720
3,0
3440
485,0
40100
8
4750
516.095
95
3,00
89,5
+0,54 -1,30
10,2
8,6
3,5
53,00
91,5
-0,35
3,15
1,75
5,3
8550
21220
3,5
2930
513,0
40000
8
4250
516.100
100
3,00
94,5
+0,54 -1,30
10,2
9,0
3,5
56,60
96,5
-0,35
3,15
1,75
5,3
9000
20640
3,5
2900
540,0
39700
8
4000
516.110
110
4,00
103,0
+0,54 -1,30
12,2
9,6
3,5
84,60
106,0
-0,54
4,15
2,00
6,0
11300
45700
3,5
6690
678,0
91400
8
4150
516.120
120
4,00
113,0
+0,54 -1,30
14,2
10,2
3,5
89,70
116,0
-0,54
4,15
2,00
6,0
12350
42460
3,5
6450
741,0
88200
8
3500
516.130
130
4,00
123,0
+ 0,63 -1,50
14,2
10,7
4,0
105,00
126,0
-0,63
4,15
2,00
6,0
13400
39550
4,0
5520
804,0
85200
8
3050
516.140
140
4,00
133,0
+ 0,63 -1,50
14,2
11,2
4,0
115,00
136,0
-0,63
4,15
2,00
6,0
14450
37650
4,0
5440
867,0
84000
8
2640
Reservamo-nos ao direito de modificação das dimensões acima sem consulta prévia.
